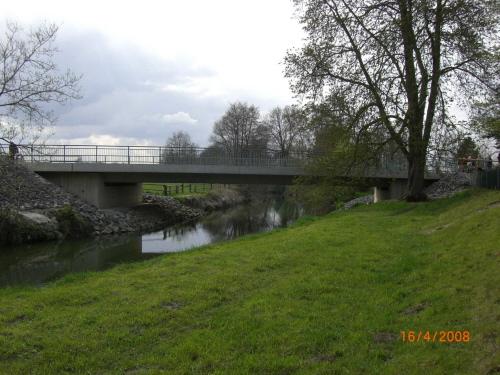

Brücke über die Else im Zuge der L783
| Bauherr: | Landesbetrieb Straßenbau NRW RNL Ostwestfalen-Lippe |
| Auführende Firma: | Fa. Konrad Leymann |
| Ort/Lage: | Bünde-Ahle |
| Bauzeit: | 2007 |
| Beschreibung: | Erneuerung der Brücke im Zuge der L 783 über die Else in Bünde-Ahle im Kreis Herford, unter ANlage eines Rad- und Gehweges auf der Ostseite der L 783. |
| erbrachte Leistungen: | Statische Berechnung und Ausführungspläne des Gesamtbauwerks |
Bauwerksdaten:
| Konstruktion: | Spannbeton |
| Statisches System: | Einfeldbrücke, freiaufliegend, unterspannt |
| Gesamtlänge: | 23.38 m |
| Stützweite: | 23.38 m |
| Breite zwischen den Geländern: | 11.00 m |
| Brückenfläche: | 278.30 m² |
| Kreuzungswinkel: | 78 gon |
| Einwirkungen: | DIN-Fachbericht 101 |
| Militärlastenklasse: | --- |

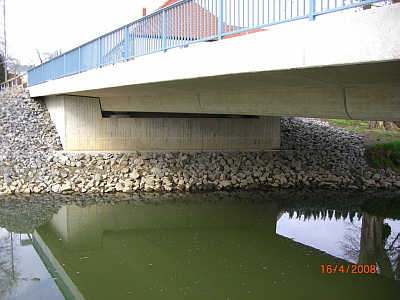

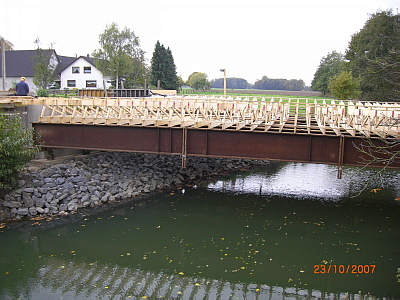

weitere Bilder in der Galerie:
