BW 20603 - Ortsumgehung Bad Bramstedt - Strecke B206
| Bauherr: | Landesbetrieb Straßenbau und Verkehr Schleswig-Holstein, Niederlassung Itzehoe |
| Auführende Firma: | ARGE BW 20603 (Fritz Spieker GmbH & Co KG, Ernst Karl GmbH & Co KG) |
| Ort/Lage: | Bad Bramstedt |
| Bauzeit: | 2007/2008 |

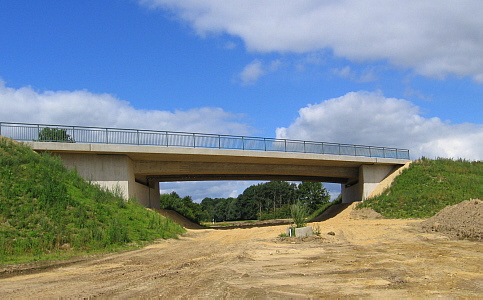

| Beschreibung: | Im Zuge der Herstellung der Ortsumgehung wurde ein Überführungsbauwerk für die L 122 über die B 206 erstellt. |
| erbrachte Leistungen: | Statische Berechnung und Auführungspläne des Gesamtbauwerks |
Bauwerksdaten
| Konstruktion: | Spannbetonbrücke |

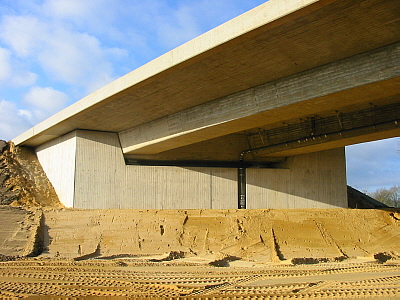

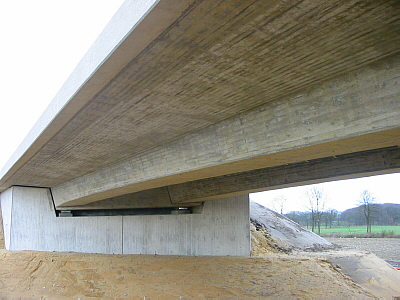

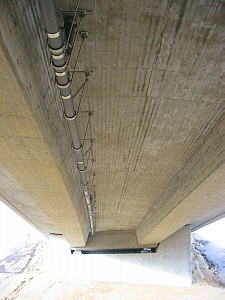

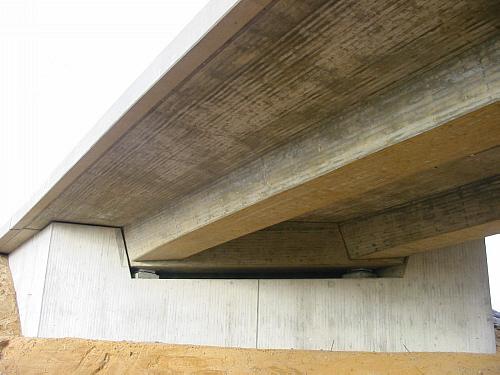

| Statisches System: | Einfeldbrücke, 2-stegiger Plattenbalken, Tiefgründung |
| Gesamtlänge zw. Endauflagern: | 29.10 m |
| Stützweite: | 29.10 m |
| Breite zwischen den Geländern: | 12.25 m |
| Brückenfläche: | 357 m² |
| Kreuzungswinkel: | 56.3 gon |
| Einwirkungen: | nach DIN-Fachbericht 101 |
| Militärlastenklasse: | MLC-Einstufung |
