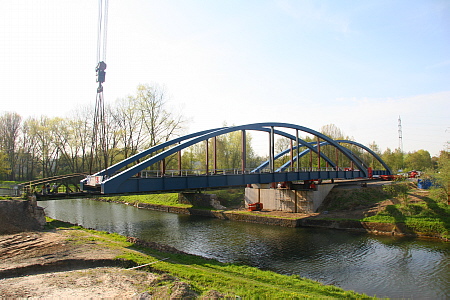

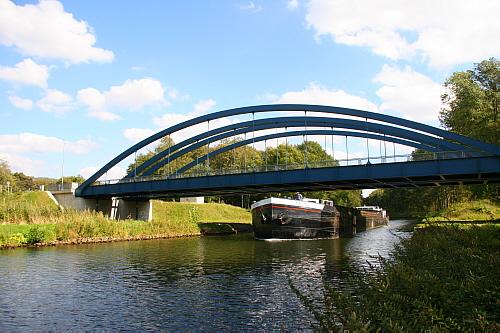

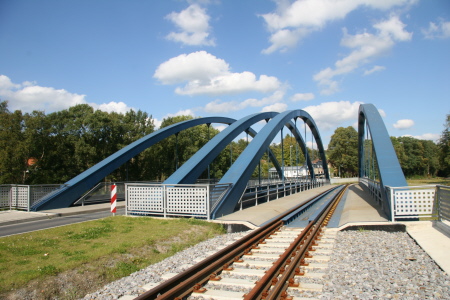

BW 80 und 81
| Bauherr: | Stadt Osnabrück, Fachdienst Straßenbau |
| Auführende Firma: | ARGE Brücke 80 / 81 (Fritz Spieker GmbH & Co KG, Stahl- und Brückenbau Niesky GmbH) |
| Ort/Lage: | Stichkanal nach Osnabrück |
| Bauzeit: | 2004 / 2005 |
| Beschreibung: | Ausbau des Stichkanals nach Osnabrück (SKO) |
| erbrachte Leistungen: | Statische Berechnung der Unterbauten und Ausführungspläne der Unterbauten |
Bauwerksdaten
| Konstruktion: | Stabbogen / Stabbogen |
| Statisches System: | Einfeldbrücken |
| Gesamtlänge zw. Endauflagern: | 59,95 m / 59,95 m |
| Stützweite: | 59.95 m / 59.95 m |
| Breite zwischen den Geländern: | 5.35 m / 5.60 m |
| Brückenfläche: | 320.73 m² / 335.72 m² |
| Kreuzungswinkel: | 93.80 gon / 93.80 gon |
| Einwirkungen: | LM 1 / LM 71 |
| Militärlastenklasse: | --- / --- |
