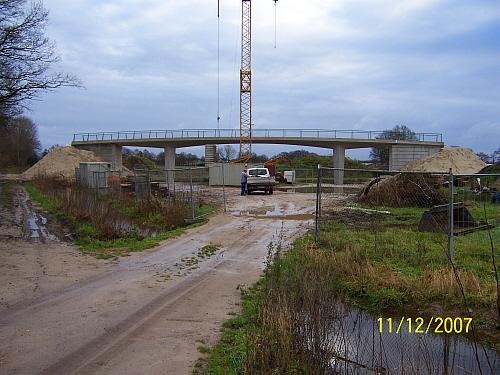

BW 5 - Überführung Geh- und Radweg über die B213
| Bauherr: | Niedersächsische Landesbehörde für Bau und Verkehr, Geschäftsbereich Lingen |
| Auführende Firma: | Fritz Spieker GmbH & Co KG |
| Ort/Lage: | Ortsumgehung Lastrup |
| Bauzeit: | 2007 |

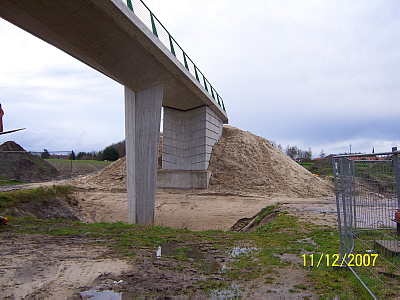

| Beschreibung: | Es wurde ein einstegiger Plattenbalken mit einer Konstruktionhöhe von 0,70 m bis 1,30 m hergestellt. Der Überbau wurde in Längsrichtung vorgespannt. Die Pfeiler verjüngen sich von 1,27 x 1,27 m auf 0,81 x 0,81 m und sind in den Fundamenten und im Überbau eingespannt. An den Widerlagern wurden keine Lager angeordnet. |
| erbrachte Leistungen: | Statische Berechnung und Ausführungspläne des Gesamtbauwerks |
Bauwerksdaten
| Konstruktion: | Spannbeton |
| Statisches System: | Überbau mit eingespannten Stützen und Kragfeldern, Pfahlgründung |
| Gesamtlänge: | 42.10 m |
| Stützweite: | 24.80 m |
| Breite zwischen den Geländern: | 2.50 m |
| Brückenfläche: | 100.25 m² |
| Kreuzungswinkel: | 100 gon |
| Einwirkungen: | n. DIN-Fachbericht 101 in Verbindung mit ARS 10/2003 |
| Militärlastenklasse: | --- |
weitere Bilder in der Galerie:
