BW 8 - Gewölbebrücke Stralsund - im Zuge der Ortsumgehung Stralsund über die Verbindungsrampe B96n
| Bauherr: | Straßenbauverwaltung Mecklenburg-Vorpommern, Stralsund |
| Auführende Firma: | Fritz Spieker GmbH & Co KG |
| Ort/Lage: | OU HST, Verbindungsrampe B96a, Bau-km 5+522.200 |
| Bauzeit: | 2003 |
| Beschreibung: | --- |
| erbrachte Leistungen: | Statische Berechnung und Ausführungspläne |
Bauwerksdaten
| Konstruktion: | Stahlbeton |
| Statisches System: | Gewölbe |
| Gesamtlänge zw. Endauflagern: | 20.128 m |
| Stützweite: | 20.128 m |
| Breite zwischen den Geländern: | 33.19 m |
| Brückenfläche: | 1280.53 m² |
| Kreuzungswinkel: | 98.09 gon |
| Einwirkungen: | 60 / 30 |
| Militärlastenklasse: | 50 / 50-100 |

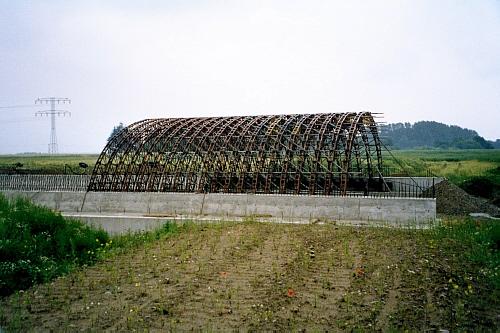

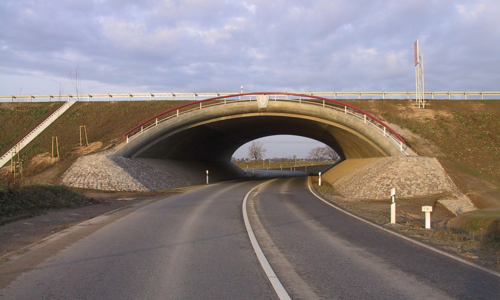

weitere Bilder in der Galerie:
