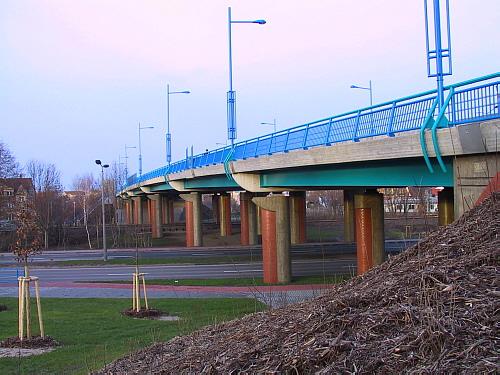

Liebnitzbrücke Güstrow
| Bauherr: | Straßenbauverwaltung Mecklenburg-Vorpommern, Güstrow |
| Auführende Firma: | Fritz Spieker GmbH & Co KG |
| Ort/Lage: | Brücke im Zuge der B104 über die Gleise der DB AG und den Nebelkanal |
| Bauzeit: | 2002 |
| Beschreibung: | --- |
| erbrachte Leistungen: | Statische Berechnung der Unterbauten und Ausführungspläne des Gesamtbauwerks |
Bauwerksdaten
| Konstruktion: | Stahlverbundplatten mit offenen Schweißträgern |
| Statisches System: | Brücke über 6 Felder, Tiefgründung |
| Gesamtlänge zw. Endauflagern: | 148.00 m |
| Stützweite: | 17.00/27.50/30.00/30.00/25.00/20.00 m (UB Ost); 17.00/24.50/30.00/30.00/25.00/20.00 m (UB West) |
| Breite zwischen den Geländern: | 21.08 m |
| Brückenfläche: | 3119.80 m² |
| Kreuzungswinkel: | 80.00 gon |
| Einwirkungen: | 60 / 30 |
| Militärlastenklasse: | 50 / 50-100 |
